水電站明管布管或明管引水工程使用的壓力鋼管伸縮節結構形式有：阻尼單式、阻尼復式、萬向阻尼鉸鏈、單式套筒和復式套筒，渦殼前雙密封伸縮節等，根據電站的要求，選用不同的伸縮節，壓力范圍DN0.1MPa~DN10 MPa，口徑范圍DN200㎜~DN6000㎜，伸縮量X=±15~150㎜，Y=±10~100㎜，Z=0.5°~1.5°，接管材質Q235B、Q235C、Q345R、Q345C、WDB620、Q700D、Q900D等材質，伸縮節長度根據補償量計算，推薦長度，單式X=±50㎜，L=1200㎜。復式X=±60㎜，Y=±30㎜，Z=1°，L=2200㎜。
|
甘肅橙子溝水電站 |
云南巧家縣清水河高水頭單式伸縮節 |
|

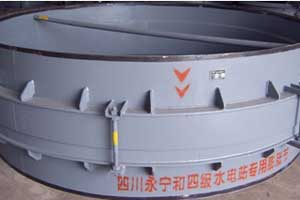

四川西昌永寧河大口徑單式伸縮節 |
四川康定水溝水電站伸縮節 |
